CHY TG-03

Высокоточный толщиномер краски CHY TG-03 – последняя версия прибора для проверки лакокрасочного покрытия известной компании «CHY Firemate», которая является производителем толщиномеров типа «пистолет», одних из самых распространенных в Украине и массово встречающихся на авторынках страны при проверке автомобилей.

Новая конструкция прибора позволяет максимально удобно производить измерения на выпуклых деталях кузова, а также в труднодоступных местах. Так же, как и модель CHY113 толщиномер CHY TG-03 работает на магнитных основаниях и применяется для проверки толщин лакокрасочного покрытия железных и оцинкованных кузовов и деталей машин. Эта модель работает в двух единицах измерения um/mils, поэтому каждый пользователь сможет использовать его с максимальным удобством и комфортом.

Комфорт при работе

Взяв толщиномер в руку нужно просто приставить его к автомобилю (детали автомобиля). При этом сработает функция автоматического включения и толщиномер самостоятельно произведет измерение толщины лакокрасочного покрытия с эталонной точностью.

Эталонная точность

При использовании этой модели легко различить даже самые незначительные отклонения в толщинах покрытий. Минимальная единица измерения толщиномера модели CHY TG-03 – 1 микрон (0,001мм), поэтому выполнение задачи по обнаружению второго слоя краски или шпаклевки становится очень простой, даже при дорогостоящих ремонтах и ремонтах «под толщиномер». Благодаря минимальным погрешностям может применяться не только при проверке автомобилей, а и в производственных процессах.

Простая настройка

У данной модели заводская (базовая) калибровка имеет погрешность в пределах 3 %, поэтому настройка этой модели толщиномера не является необходимой перед произведением измерения покрытия. Детальная калибровка нужна для того, чтобы еще больше снизить погрешность и сделать производимый замер практически абсолютно точным. Этот толщиномер работает очень устойчиво и в нем практически исключены случаи раскалибровки (сбой).

Большой информативный дисплей

В этой модели толщиномера собрано все необходимое для комфортного использования и удобства пользователя. Большие цифры на дисплее, к которым не нужно присматриваться, возможность переворота изображения, встроенная подсветка дисплея (может быть активирована или отключена непосредственно пользователем) делают толщиномер верным помощником при любых проверках.

Автоотключение прибора: для удобства использования, а также для увеличения срока службы элементов питания толщиномер выключается после 30 секунд бездействия .

Компактные размеры

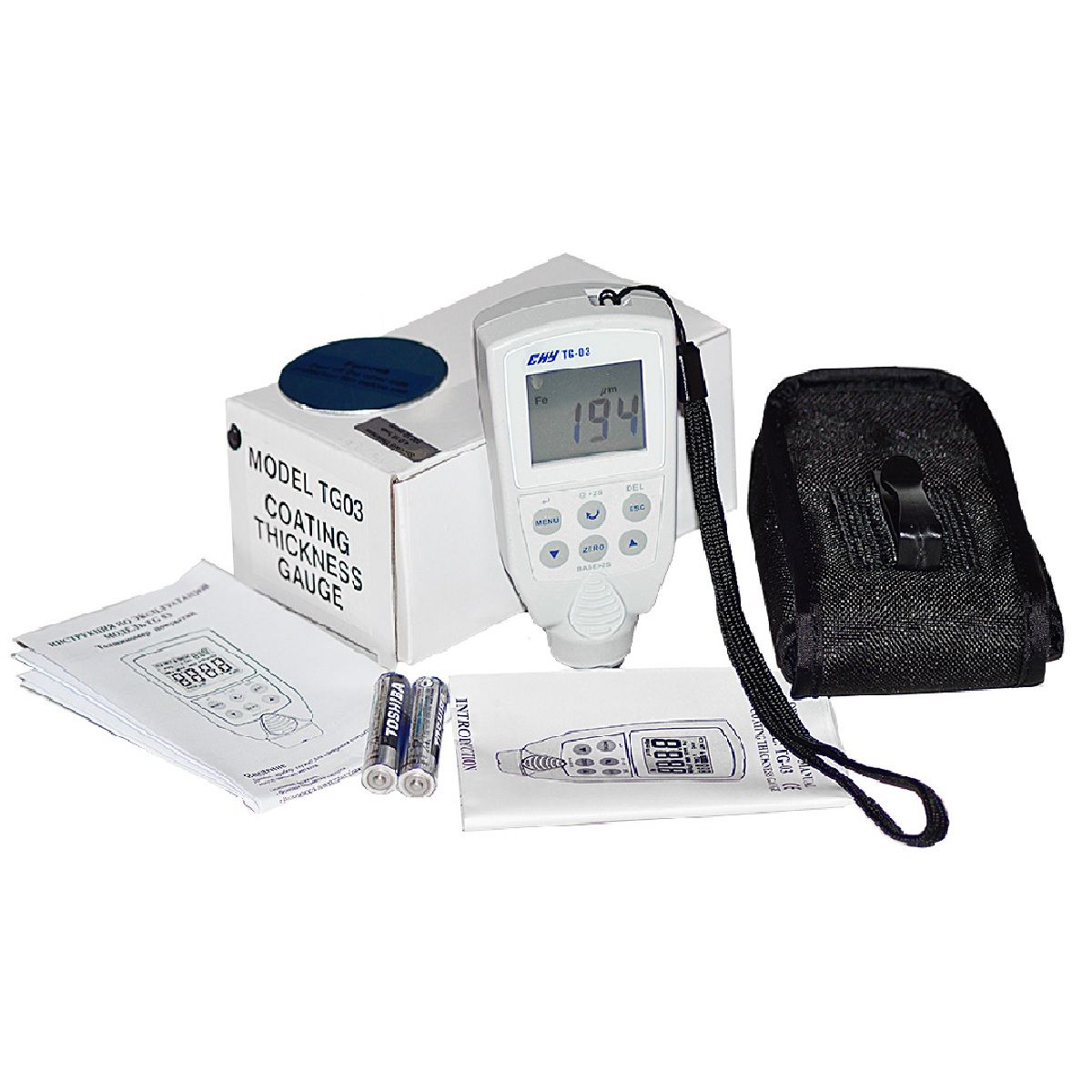

Этот толщиномер является одним из самых компактных приборов для измерения толщины лакокрасочного покрытия. Размер его 105*55*27 мм, что делает его практически незаметным и очень удобным при дальних поездках. В комплектацию входит удобный чехол для хранения и ношения, который позволит сохранить толщиномер в отличном состоянии и продлить период эксплуатации прибора.

Принцип работы толщиномера CHY TG-03

Измерительный датчик толщиномера работает посредством принципа магнитной индукции и может быть применен для проверки толщины лакокрасочного покрытия на магнитных основаниях, а при проверке машин также этот прибор применим на оцинкованных кузовах. Как и предыдущие версии толщиномеров CHY113 и CHY115 этот прибор работает в двух единицах измерения um/mils, которые пользователь самостоятельно может переключать по собственному желанию. Но в отличие от своих предшественников этот толщиномер точен на всем диапазоне производимых измерений, а это от 0 до 2000 микрон.

Калибровка толщиномера CHY TG-03

Прибор поставляется в комплекте с калибровочными пластинами и детальной инструкцией, в которой указано вся необходимая информация по эксплуатации толщиномера, а также по его калибровке. Следует отметить, что эта модель имеет изначально высокую точность и является профессиональным измерительным устройством, для детальной настройки которого необходимо производить калибровку толщиномера. Настройка прибора не является сложным технологическим процессом и может быть произведена непосредственно пользователем в домашних условиях при помощи калибровочного комплекта. Данная процедура занимает не больше одной минуты времени и детально описана в инструкции по эксплуатации толщиномера.

Базовая калибровка

При выходе с производственного конвейера толщиномер настраивается заводом-изготовителем. Прибор толщиномер модели CHY TG-03 является последней разработкой фирмы CHY и имеет очень точную заводскую калибровку, более точную, чем детальная настройка предыдущих моделей толщиномеров.

Восстановление заводской калибровки происходит при нажатии клавиши «ZERO» более 4 секунд. После этого можно использовать толщиномер для проверки машин и не сомневаться в точности его показателей.

Детальная калибровка толщиномера

Она необходима для того, чтобы минимизировать погрешность прибора. При включенном толщиномере нажав кнопку «MENU» прибор входит в первый пункт меню - калибровку, при этом в правом верхнем углу экрана начинает моргать символ «СAL». Далее необходимо повторно нажать кнопку «MENU» чтобы подтвердить выбор. - в правом верхнем углу отразится обозначение «Lo» (нижнее значение калибровки) – это 0 (ноль). Необходимо подтвердить это значение снова нажав кнопку «MENU», затем появится надпись «push» на дисплее. Приложите железную калибровочную шайбу, которая идет в комплекте с толщиномером, предварительно сняв с нее защитную пленку. После этого нужно задать верхнее значение калибровки, для этого выставляем кнопками вверх/вниз значение, указанное на эталонной пластиковой пластине (в комплекте с толщиномером CHY TG-03 инет пластина номиналом 1006 микрон) и подтверждаем значение кнопкой «MENU». После появления надписи «push» на дисплее прикладываем металлическую пластину, сверху которой находится пластина 1006 микрон к измерительному зонду. Эта модель может быть также откалибрована любой другой эталонной пластиной известного номинала.

На самом деле все очень просто: При включенном толщиномере необходимо три раза нажать кнопку «MEHU», затем приложить железную пластину без покрытия. Снова нажать кнопку «MENU» и прикладываем металлическую пластину через эталонную пластиковую пластинку.

Толщиномер CHY TG-03, в отличие от предыдущих версий, не требует частых настроек и калибровок, так как работает очень устойчиво и не дает сбоев.

Прибор толщиномер CHY TG-03 является абсолютным аналогом толщиномера CHY TG-05 и отличается только тем, что не производит измерения на немагнитном металлическом основании.

Технические характеристики толщиномера:

• Определяемые типы материалов: черные металлы и оцинкованные кузова автомобилей;
• Диапазон измерений: 0 до 80 mils (0-2000 μм);
• Шаг измерения: 0.1 mils/1μм;
• Допустимая погрешность: +- 3%;
• Время отклика: 1 секунда;
• Температура использования: от - 20 до + 60 градусов по Цельсию;
• Автоматическое отключение: 30 секунд;
• Питание: батареи 2*1,5V «ААА» (минипальчик);
• Потребление энергии в режиме stand by: < 6 μА;
• Срок действия батарейки: 16 часов беспрерывной работы;
• Индикатор низкого уровня заряда батареи: появляется, когда заряд падает ниже гранично допустимого уровня;
• Размеры: 105х55х27 мм;
• Вес: 80 г (с батарейкой).
